평면 구리 편조 와이어 또는 원형 구리 편조 와이어를 선택하는 핵심은 애플리케이션 시나리오가 접촉 면적과 구조적 안정성을 더 중시하는지, 아니면 굽힘 유연성과 배선 편의성을 더 중시하는지 결정하는 것입니다.

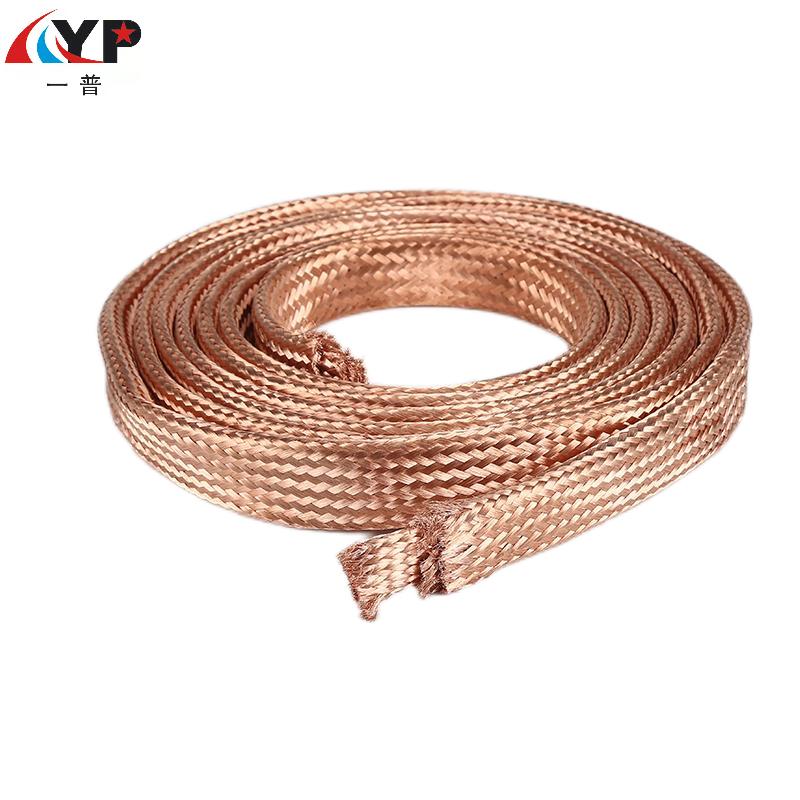

편평한 구리 편조선- 고정 연결, 고전류 및 내진 애플리케이션에 적합
다음과 같은 상황이 발생하면 플랫 와이어의 우선 순위를 지정하십시오.
-연결되는 물체는 변압기 출력선, 배전반 모선, 차단기 접점 등 평판입니다. 평평한 모양은 완벽하게 맞고 접촉 면적을 늘리며 접촉 저항을 줄일 수 있습니다.
- 모터나 대형 디젤 엔진에 연결하는 등 장비에 진동이 있습니다. 직조 구조는 진동을 효과적으로 완충할 수 있으며 단일 연선 구리 막대보다 피로 저항력이 더 뛰어납니다.
- 풀림 방지 필요 : 절단 후 흩어지기 쉽지 않고, 나사 끝 부분은 장착시 특별한 처리가 필요하지 않아 작업이 더욱 편리합니다.
- 고전류 전달: 고전류 시나리오(예: 수백 또는 수천 암페어)에서 플랫 와이어는 더 큰 열 방출 영역을 가지며 일반적으로 동일한 단면적의 원형 와이어보다 더 나은 전류 전달 용량을 갖습니다.

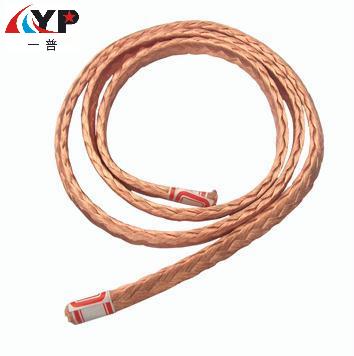

둥근 구리 편조선- 유연한 배선, 모션 연결 및 좁은 공간에 적합
다음 특성이 충족되면 원형 선이 더 적합한 선택입니다.
-전기 캐비닛 모서리와 같이 배선 공간이 좁고 구불 구불하고 전선관 설치가 필요합니다. 둥근 와이어의 꼬인 구조는 매우 부드럽고 굽힘 반경이 매우 작습니다.
-모터용 카본 브러시 리드, 로봇용 액티브 조인트 등 연결 부품에는 움직임이 필요합니다. 원형 와이어의 유연성으로 인해 반복적인 굽힘 중에 파손될 가능성이 줄어듭니다.
-설치 경로는 고정되어 있지 않습니다. 현장에서 연결 위치를 조정해야 하는 경우 원형 와이어를 수동으로 구부리고 모양을 만드는 것이 더 쉽습니다.
-범용 배선 요구 사항: 범용 유연한 와이어로 다양한 기존 전기 부품을 연결합니다.
요약:
1단계: 연결단자의 모양을 살펴보세요
- 플랫 터미널(버스바, 구리 버스바 등)인 경우 → 플랫 와이어를 선택합니다.
- 원형 터미널(예: 터미널 포스트 또는 볼트)인 경우 둘 다 사용할 수 있지만 원형 와이어가 더 유연하며 플랫 와이어는 원형 끝으로 압착해야 합니다.
2단계: 설치 경로 및 환경 확인
- 경로는 고정되어 있거나 직선이거나 약간만 구부러져 있습니다. → 평평한 선을 선택하세요.
- 경로가 복잡하여 여러 번 굴곡이 필요하거나 좁은 구멍을 통과해야 함 → 원형 선을 선택합니다.
