구리 편조 전선에 구리 튜브 압착이 필요한 이유는 무엇입니까?

2026-04-08 0 나에게 메시지를 남겨주세요

송전 및 장비 접속에 있어서 구리 편조선은 유연성, 굽힘성, 전기 전도성이 우수하여 산업기기 및 신에너지 제품에 널리 사용되고 있습니다. 많은 분들이: 구리로 엮은 전선은 스스로 전기를 전도할 수 있는데, 왜 전선의 양쪽 끝을 구리관으로 압착합니까? 이는 중복되는 것이 아니라 안전성, 효율성 및 내구성의 균형을 이루는 과학적인 선택입니다. 이는 본질적인 단점을 해결합니다.구리 편조 전선보다 안정적인 전원 연결을 보장합니다.

I. 동편조선의 장점은 단점이다

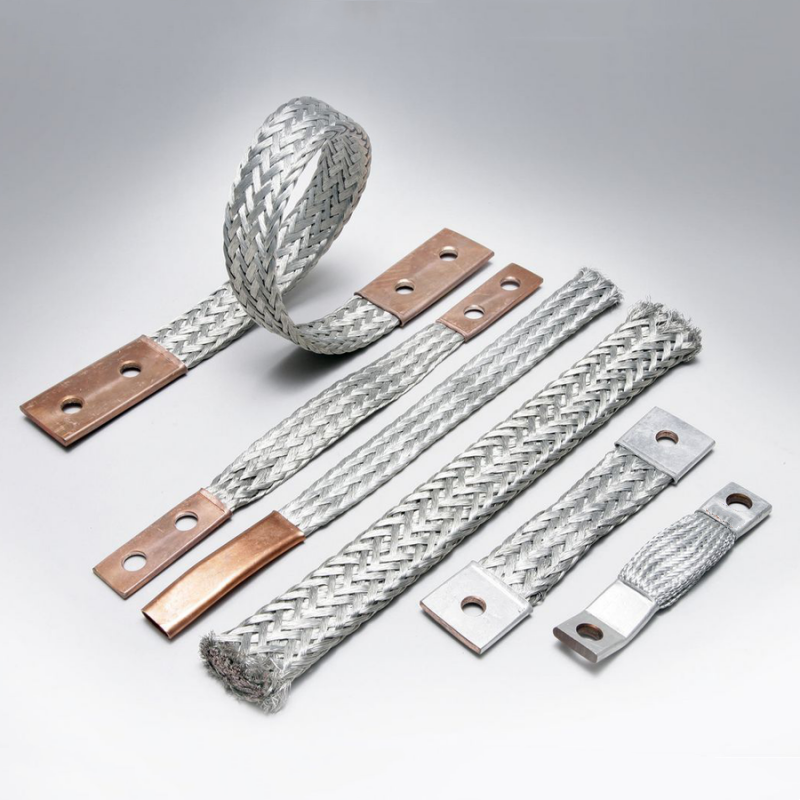

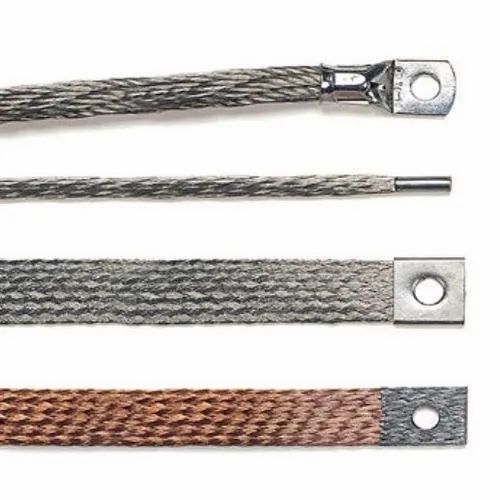

구리 편조선높은 편조 밀도를 지닌 가는 구리선의 여러 가닥으로 짜여져 있습니다. 핵심 장점은 탁월한 유연성, 작은 굽힘 반경, 좁은 공간 및 진동이 발생하기 쉬운 환경에 대한 적응성, 뛰어난 열 방출이며 동일한 단면적의 단일 연선 구리선보다 더 높은 전류 전달 용량을 제공합니다. 그러나 다중 가닥 구조는 접촉이 불안정하고(저항이 높으며 가열/산화가 용이함), 인장 강도가 좋지 않고(가닥이 끊어지기 쉬움) 미세한 구리 가닥이 빠르게 산화되는 단점이 있습니다.

구리 튜브는 "고정 장치 + 보호 커버" 역할을 하며 느슨한 가닥을 통합된 전체로 압축하여 이러한 단점을 해결하는 동시에 유연성과 방열을 유지하여 연결 신뢰성을 향상시킵니다.

II. 압착 동관의 핵심 기능

구리 편조로 만든 압착 구리 튜브단순히 성형만을 위한 것이 아닙니다. 그 기능은 사용 수명 내내 지속되며 세 가지 핵심 사항으로 요약됩니다.

1. 접촉 저항 및 전력 손실 감소

압착되지 않은 느슨한 가닥은 제한된 접촉 면적과 높은 저항으로 이어집니다. 냉간 압착은 표면 접촉을 단단하게 하여 접촉 면적을 늘리고 간격을 줄입니다. 업계 테스트에서는 표준화된 압착이 접촉 저항을 30% 이상 줄여 고전류 전송에서 전력 손실을 줄이는 것으로 나타났습니다.

2. 구조적 강도 강화 및 강연선 파손 방지

구리 편조선은 구조적 강도가 부족합니다. 압착된 동관은 스트랜드를 단단히 고정하고, 외력을 분산시키며, 인장/진동 저항을 높이고, 스트랜드를 긁힘으로부터 보호합니다. 예를 들어, 신에너지 자동차 배터리 연결에서는 극한의 온도와 진동을 견디고 전원 중단을 방지합니다.

3. 외부환경 격리 및 산화방지

구리 가닥은 열악한 환경(습도, 염수 분무)에서 쉽게 산화되어 전도성을 손상시킵니다. 구리 튜브는 불순물을 분리하여 산화를 느리게 합니다. 주석 도금/은도금 튜브는 전도성과 내식성을 더욱 향상시켜 실외 태양광발전소에 적합합니다.

III. 구리 튜브 압착의 주요 요구 사항

구리 튜브 재질(주류 순수 구리) 및 사양은 편조 와이어와 일치해야 합니다. 압착 압력을 제어해야 합니다(과도한 압력은 가닥을 끊고, 불충분하면 접촉 불량을 유발합니다). 표면 처리는 시나리오(부식을 위한 주석/은 도금)에 적합해야 하며, 연선은 압착하기 전에 산화물/먼지를 제거해야 합니다.

IV. 시나리오 적용 테스트

1. 신에너지 자동차

주류 제조업체에서 채택한 안정적인 고전류 전송을 보장하고 진동/온도 변화에 강합니다.

2. 산업용 장비

변압기/주파수 변환기의 손실 및 고장을 줄여 서비스 수명을 연장합니다.

3. 실외/가혹한 환경

부식을 방지하여 태양광/해양 장비의 안정적인 전도성을 보장하고 유지 관리 비용을 절감합니다.

4. 정밀전자공학

구리 튜브는 전자기 간섭을 차단하여 의료/통신 장비의 안정적인 전력/신호 전송을 보장합니다.

V. 일반적인 오해의 해명

오해 1: 압착은 외관용일 뿐입니다.

고전류/복잡한 조건에서 안전을 보장하고 전도성과 안정성을 향상시키는 데 매우 중요합니다.
